Description de produit

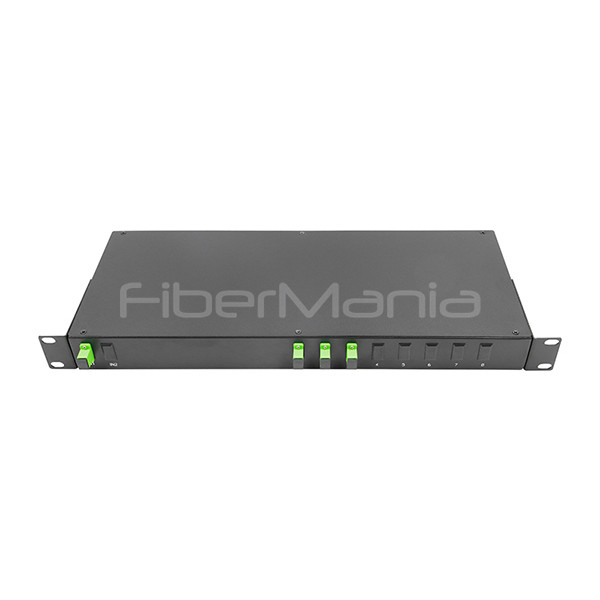

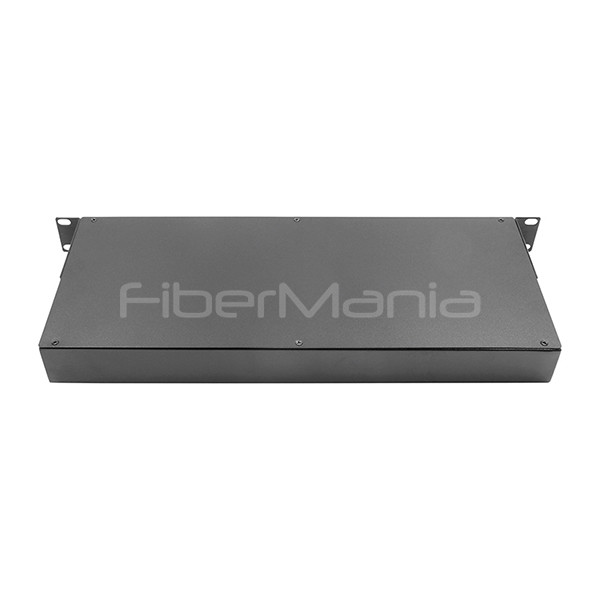

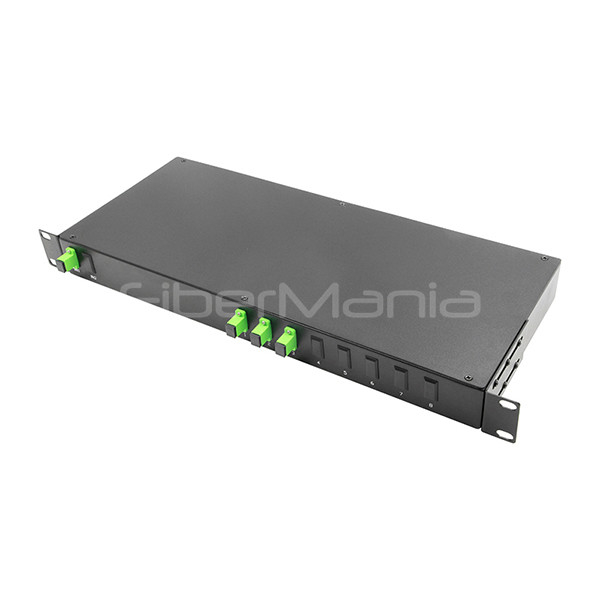

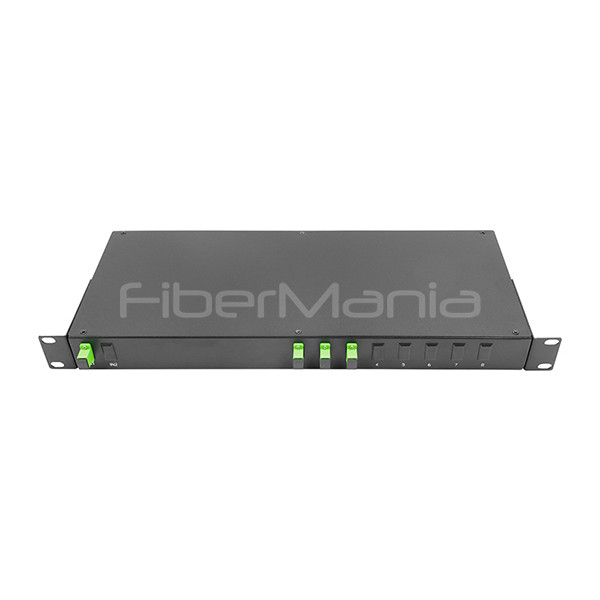

Splitter optique PLC monté sur rack avec connecteurs et adaptateurs APC 1 × 3 SC chargés
Les séparateurs PLC à fibre optique sont des dispositifs de distribution d'énergie optique à guide d'onde intégrés basés sur des substrats de quartz, spécialement conçus pour connecter des équipements terminaux dans les réseaux PON.Ces diviseurs divisent les signaux optiques dans les systèmes de communication à fibre en plusieurs sorties, doté d'une taille compacte, d'une faible perte d'insertion, d'une distribution uniforme de la puissance et d'une excellente adaptabilité environnementale.ils sont des séparateurs mono-mode qui fournissent un rapport de division uniforme d'une fibre d'entrée à plusieurs fibres de sortie. Avec une gamme d'options allant de 1×2 à 1×64 et de 2×2 à 2×64 en configuration 1U, ces séparateurs PLC offrent une solution de distribution de lumière rentable,assurant une fiabilité élevée et des performances optiques supérieures pour répondre aux besoins divers des applications.
Caractéristiques
1.Faible perte d'insertion
2. faible PDL
3. Perte de rendement élevée
4Une répartition uniforme du pouvoir.
5. Conception compacte
6. Large longueur d'onde de fonctionnement
7Température de fonctionnement large
8Excellente stabilité environnementale et mécanique
9Qualifié sous Telcordia GR-1221 et GR-1209
Applications
1.Système de communication par fibre optique
2. Réseau d'accès FTTX basé sur la structure PON
3. boucle locale et réseau optique passif (PON)
4. réseau CATV
5. LAN, WAN et MAN
6. Équipement d'essai
Les spécifications
| Paramètre |
Valeur |
| Type de produit |
1 × 2 / 2 × 2 |
1 × 4 / 2 × 4 |
1 × 8 / 2 × 8 |
1 × 16/2 × 16 |
1 × 32 / 2 × 32 |
1 × 64 / 2 × 64 |
1 × 128 / 2 × 128 |
| Longueur d'onde ((nm) |
1260 à 1650 |
| Le taux de conversion est le même que le taux de conversion. |
- Je sais. |
3.6 / 4.2 |
7Un demi-sept.2 |
10.4 sur 10.6 |
13.6/13. Je vous en prie.8 |
17.2/17. Je vous en prie.5 |
20.1/20. Je vous en prie.5 |
25.0/25. Je vous en prie.2 |
| - Je vous en prie. |
4.3 / 4.5 |
7.4/7. Je vous en prie.6 |
10.7/11. Je vous en prie.0 |
14.0/14. Je suis désolé.8 |
18.0/18. Je suis désolé.0 |
21.5/21. Je vous en prie.5 |
25.8 à 25.8 |
| Uniformité (max. dB) |
0.5 / 0.8 |
0.8 à 1.0 |
1.0/1. Je vous en prie.2 |
1.4/1. Je vous en prie.5 |
1.6/1.8 |
2.0/2. Je vous en prie.5 |
2.6 / 3.0 |
| PDL (max.) (dB) |
0.2/0.2 |
00,3 ou 0,0.3 |
00,3 ou 0,0.3 |
00,3 ou 0,0.3 |
0.3/03 |
0.5 / 0.5 |
0.8 à 1.0 |
| TDL (max.) (dB) |
0.5 |
| R.L. (dB) |
Le produit doit être présenté dans un emballage de qualité supérieure. |
| Directivité (dB) |
≥ 55 |
| Fonctionnement et stockage |
-40 à +85 |
| Température |
| Note: toutes les données ci-dessus ne comprennent pas les connecteurs. |
| Les connecteurs UPC: IL ajoutent 0,2 dB, les connecteurs APC: IL ajoutent 0,3 dB. |
Questions fréquentes
Q1: Comment les séparateurs PON et PLC fonctionnent-ils dans des conditions environnementales différentes?
R: Les séparateurs PLC ont une meilleure stabilité à la température et une meilleure adaptabilité à l'environnement, ce qui les rend fiables dans diverses conditions difficiles.Les séparateurs PON ont une adaptabilité environnementale relativement moindre et sont les mieux adaptés aux conditions de température minimale et aux changements environnementaux..
Q2: Quels sont les PON Splitters et les PLC Splitters?
R: Les séparateurs de réseau optique passif (PON Splitters) et les séparateurs de circuit à ondes lumineuses planes (PLC Splitters) sont des dispositifs utilisés pour distribuer des signaux optiques à plusieurs terminaux.Les principales différences résident dans leurs techniques de fabrication et leurs performances: 1. les séparateurs PON utilisent la technologie du cône biconical fusionné (FBT), adaptée à des ratios de séparation plus faibles et à des applications à faible coût. 2. les séparateurs PLC utilisent la technologie du circuit à ondes lumineuses planes,offrant une perte d'insertion plus faible et une meilleure homogénéité, idéal pour le fractionnement à grande échelle et les applications hautes performances.
Q3: Quel séparateur dois-je choisir si je dois mettre à niveau mon réseau de fibres existant?
R: Cela dépend de vos besoins spécifiques. Si vous avez besoin d'améliorer les performances du réseau et de vous développer, un PLC Splitter est le bon choix.Un PON Splitter suffira pour les besoins de base si vous faites une expansion à petite échelle avec un budget serré.
Q4: Quelle est votre MOQ de vos produits?
R: Nous n'avons que le MOQ pour certaines commandes spéciales de câbles personnalisés, nous demandons 1 km comme la longueur totale du câble en vrac, vous pouvez envisager de stocker le câble en vrac avec nous pour votre production d'ordre urgent.
Q5: Des échantillons gratuits sont-ils disponibles chez vous?
R: Oui, nous sommes toujours heureux d'offrir des échantillons gratuits pour tous les projets de nos clients à condition que le coût total soit inférieur à 50 dollars américains.
Q6: Acceptez-vous les commandes OEM et ODM?
R: Absolument, oui, nous faisons des services OEM depuis le début de cette activité, et pour chaque étiquette, impression, sac et design de carton, nous le traitons toujours au sérieux et le faisons bien.Nos ingénieurs peuvent vous aider avec votre conception actuelle et peut même ouvrir le nouvel outillage pour votre projet spécifique.
