Description de produit

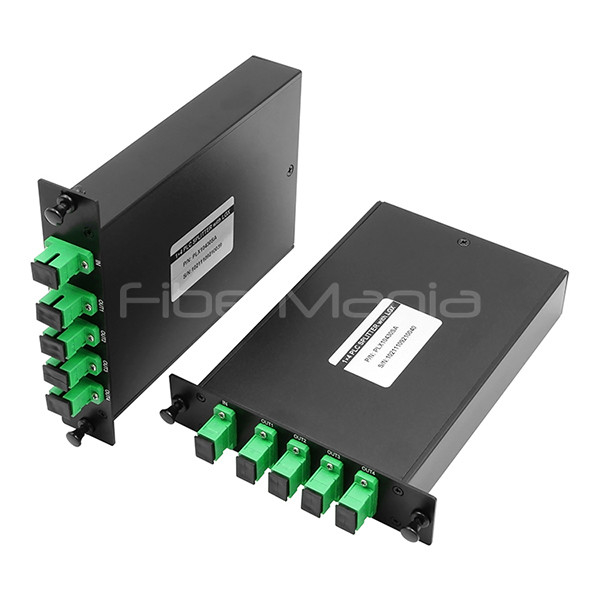

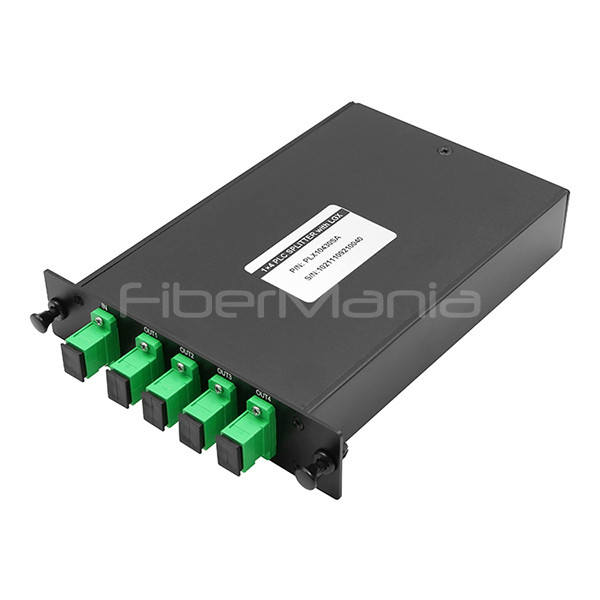

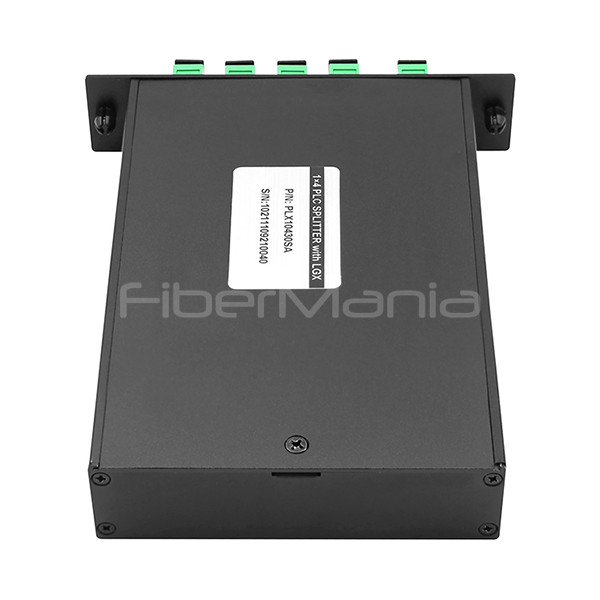

Compact LGX Box PLC Splitter 1x4 pour le réseau optique passif FTTH
La boîte de séparateur PLC est un dispositif de séparateur optique utilisé pour les réseaux de fibres optiques,dont le composant principal est un séparateur PLC (planar Lightwave Circuit) installé à l'intérieur d'une boîte de protection pour obtenir une séparation et une gestion efficaces des signaux optiques. La boîte de séparateur PLC est largement utilisée dans les centres de données FTTH, 5G et en raison de sa faible perte, de sa fiabilité élevée et de sa conception modulaire.niveau de protection, et type d'interface, et le processus d'installation doit être strictement normalisé pour assurer les performances.
Caractéristiques de la boîte de séparateur en plc
1. Faible perte d'insertion et perte de retour élevée
2. Système de dépistage automatique de PDL ((PDL ultra bas est disponible)
3. Haute fiabilité et stabilité
4Le connecteur peut aller jusqu'à grade B.
5. 100% testé en 3D par Daisi et Sumix
6. Essai de cycle à basse température élevée
7Test à 100% avant la livraison
8La solution de câblage FTTH pourrait être conçue
Applications deboîte de séparateur en plc
1. Déploiements FTTx (GPON/BPON/EPON)
2. Liens CCTV/CATV
3- Réseaux d'accès/métropole
4- Télécommunications à longue distance
5.Systèmes numériques, hybrides et vidéo AM
Les spécifications deboîte de séparateur en plc
| Spécification mécanique 1xN |
| Splitter PLC de type cassette LGX |
| Le type |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
| Type de cassette LGX |
Matériau du corps |
Le nombre de pièces de rechange est déterminé par la valeur de la pièce. |
| Type de fibre d'entrée |
Tuyaux Hytrel lâches de 900 mm |
| Type de fibre de sortie |
Tuyaux Hytrel lâches de 900 mm |
| Longueur d'entrée |
0.5M ((+50mm / -0mm) ou personnalisé |
| Longueur de sortie |
0.5M ((+50mm / -0mm) ou personnalisé |
| Connecteur (entrée) |
SC/APC |
| Connecteur (sortie) |
SC/APC
|
| Spécification optique 1xN |
| 1 x N séparateur PLC |
| Le type |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
| Type de fibre |
G.657A |
| Longueur d'onde de fonctionnement ((mm) |
1260 à 1650 nm |
| Perte d'insertion (dB) |
Maximum (avec connecteur) |
4 |
7.2 |
10.5 |
13.8 |
16.8 |
20.5 |
| Perte d'uniformité (dB) |
Je suis désolé. |
0.6 |
0.6 |
0.8 |
1.2 |
1.5 |
1.8 |
| Perte liée à la polarisation (dB) |
Je suis désolé. |
0.2 |
0.2 |
0.2 |
0.3 |
0.3 |
0.5 |
| Perte de rendement (dB) |
UPC ≥ 50 APC ≥ 60 |
| Température de fonctionnement ((oC) |
: -40 °C à + 85 °C |
Questions fréquentes
Q: Si je laisse un port de sortie vide sans terminaison et que j'applique un signal d'entrée, y aura-t-il des réflexions vers l'entrée en raison de ce port de sortie sans terminaison?
R: Il y aura une certaine perte de dos, mais cela n'affecte pas l'utilisation.
Q: Bonjour Nous avons des séparateurs 1:8 avec LGX "casette" forme, et à la recherche de 2:4 séparateur avec la même forme.si elle peut être fournie à un prix similaireNous aimerions avoir 4 ou 6 modules.
R: Pour des questions personnalisées, veuillez contacter nos ventes en ligne.
Q: Savez-vous quelle est la limite en dBm pour le PLC Je vérifie la fiche de données pour cela et il n'indique pas la limite en dBm pour les ports d'entrée et de sortie de ce séparateur.
R: Le PLC fonctionne sans dBm, car il s'agit d'un produit passif. Mais, il est généralement pris en charge pour une consommation inférieure à 500mW.
Q: A-t-il même un rapport d'accouplement?
R: Oui, c'est un PLC, qui est un ratio de fractionnement pair.
Q: Je me demandais quelle est la limite de puissance du PLC.
R: Le PLC est un produit passif, généralement sans consommation d'énergie.
