Description du produit
Cordons de brassage à fibre optique blindés sont des câbles optiques renforcés construits avec des fibres monomodes ou multimodes au cœur, renforcés par une couche d'armure métallique—généralement en acier inoxydable ou en aluminium—et protégés par une gaine extérieure en PVC ou PE. Cette structure renforcée offre une durabilité mécanique exceptionnelle : l'armure métallique améliore considérablement la résistance à la traction, à l'écrasement et à la flexion, permettant aux cordons de brassage de résister à une forte pression externe et aux chocs physiques. La gaine extérieure améliore encore la résistance à l'humidité, la protection contre la poussière et la résistance globale aux intempéries, ce qui rend ces câbles idéaux pour le déploiement dans des environnements difficiles tels que les températures extrêmes, l'humidité élevée ou les environnements industriels. La couche métallique assure également une protection efficace contre les interférences électromagnétiques.
Malgré la construction robuste, les cordons de brassage blindés maintiennent des performances optiques comparables à celles des cordons de brassage standard, avec une perte d'insertion ≤0,3 dB et une perte de retour ≥40 dB pour une transmission de signal stable et à faible perte. Ils peuvent être terminés avec une gamme complète de types de connecteurs—SC, LC, FC, ST—pour assurer une large compatibilité avec divers équipements et interfaces. Conçus pour les environnements où les câbles sont soumis à des mouvements fréquents, à des contraintes mécaniques ou à des conditions exigeantes—y compris les installations en extérieur, l'automatisation industrielle et l'infrastructure des centres de données—ces cordons de brassage blindés offrent une combinaison très fiable de durabilité, de protection et de performances optiques.
Caractéristiques
1. Prend en charge plusieurs modes de lumière via un cœur plus large (50μm/62,5μm), idéal pour les applications LAN à courte distance et à large bande passante.
2. Généralement 50μm (OM3/OM4/OM5) ou 62,5μm (OM1), ce qui facilite le couplage de la lumière et réduit les exigences d'alignement des connecteurs.
3. Conçu pour des distances allant jusqu'à 550 m (10 Gbit/s) ou 2 km (1 Gbit/s), équilibrant le coût et les performances pour les réseaux de campus/bâtiments.
4. Fonctionne à 850 nm (le plus courant) et 1300 nm, avec OM3/OM4/OM5 prenant en charge la transmission à haut débit basée sur VCSEL à 850 nm.
5. Plus économique que le monomode en raison de tolérances de fabrication moins strictes et compatible avec des sources lumineuses VCSEL moins chères.
6. OM5 prend en charge jusqu'à 400 Gbit/s sur 500 m en utilisant le multiplexage par répartition en longueur d'onde (WDM) sur les bandes 850-950 nm.

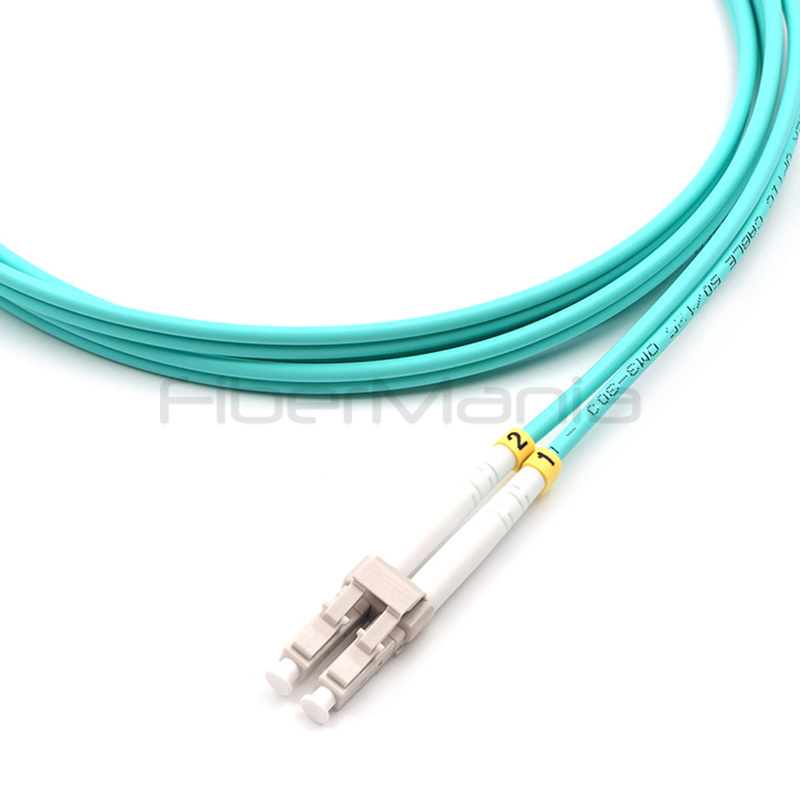

7. Utilise des connecteurs LC, SC, ST (simplex/duplex) avec une faible perte d'insertion (30 dB pour UPC).
8. Gaine durable en PVC/LSZH et types OM4/OM5 insensibles à la courbure, adaptés au câblage à faible rayon dans les centres de données.
Applications
1. Connecte les commutateurs, les routeurs et les points d'extrémité dans les réseaux de bureaux/bâtiments pour le transfert de données à courte distance de 1 Gbit/s à 400 Gbit/s.
2. Relie les serveurs, les baies de stockage et les commutateurs en haut de rack au sein du même rack ou de la même armoire (≤100 m).
3. Transmet les signaux vidéo HD/4K des caméras aux NVR dans les réseaux de sécurité de campus/industriels.
4. Fournit une connectivité à faible latence pour les appareils Fibre Channel dans les clusters de stockage.
5. Connecte les capteurs, les automates programmables et les systèmes de contrôle dans l'automatisation industrielle avec des gaines blindées renforcées.
6. Relie les bâtiments d'un campus ou d'un parc industriel sur des distances allant jusqu'à 2 km.
7. Fournit une connectivité haut débit aux postes de travail individuels dans les immeubles commerciaux multi-locataires.
8. Connecte les instruments optiques (compteurs de puissance, OTDR) pour la mise en service et la maintenance du réseau.
Le cordon de brassage à fibre optique, largement utilisé dans les réseaux de transmission locaux, de données et d'images, est crucial pour garantir une intégrité de signal de haute qualité. Il teste et surveille les signaux optiques dans les systèmes CATV, vérifie l'exactitude des paquets de données dans les réseaux de données pour éviter les pertes/la latence, et optimise les chemins optiques pour une vidéo de haute qualité dans les réseaux d'images (par exemple, la diffusion). De plus, les systèmes de contrôle automatique photoélectrique utilisent des photodétecteurs et des capteurs avancés pour automatiser les processus industriels : mesurer l'intensité lumineuse, la convertir en signaux électriques pour des ajustements en temps réel, et améliorer l'efficacité opérationnelle et la précision.
Programme de contrôle qualité et de tests
Tests IL et RL
Effectuer des tests sur la perte d'insertion et la perte de retour des câbles pour vérifier leur portée et assurer une transmission de signal stable.
Tests à l'interféromètre 3D
Évaluer les connecteurs ou les ferrures des câbles pour vérifier que le décalage de l'apex, le rayon de courbure et la hauteur de la fibre se situent dans les paramètres spécifiés, assurant ainsi une connexion réussie des lignes à fibre optique.
Tests à l'interféromètre 3D
Évaluer les connecteurs ou les ferrures des câbles pour vérifier que le décalage de l'apex, le rayon de courbure et la hauteur de la fibre se situent dans les paramètres spécifiés, assurant ainsi une connexion réussie des lignes à fibre optique.
