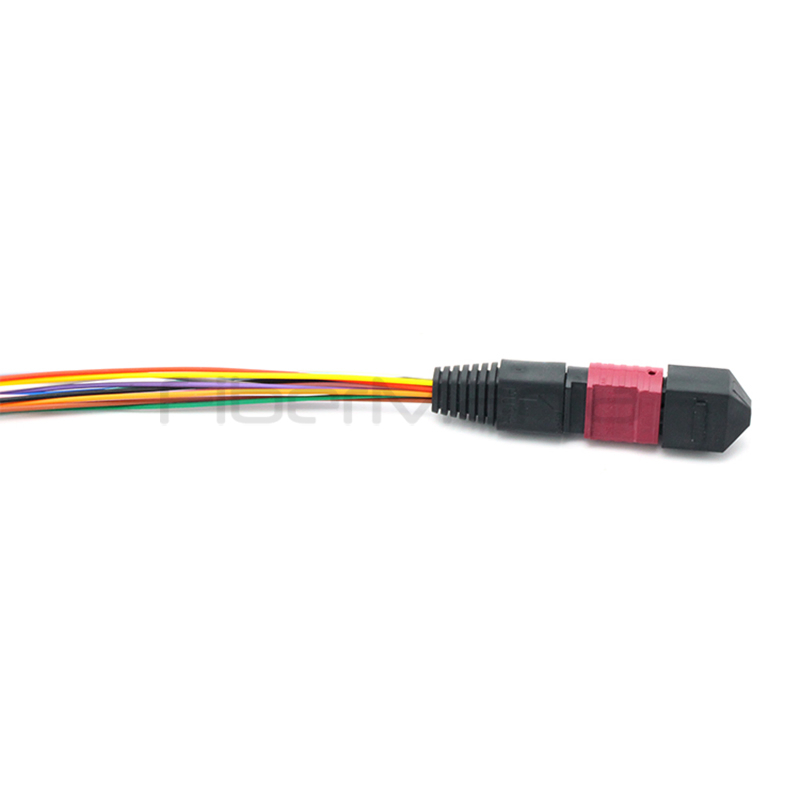

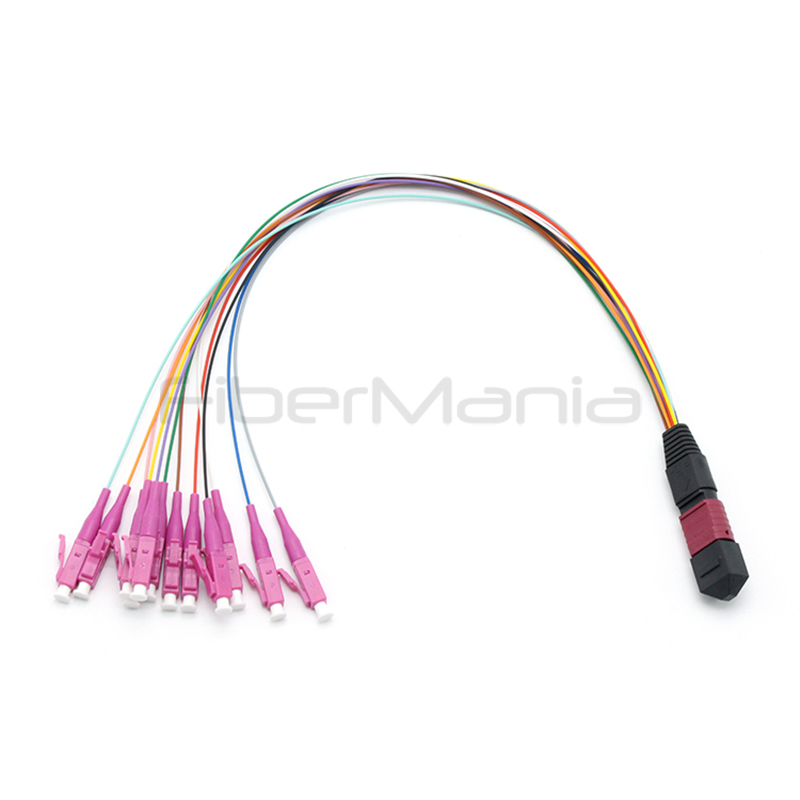

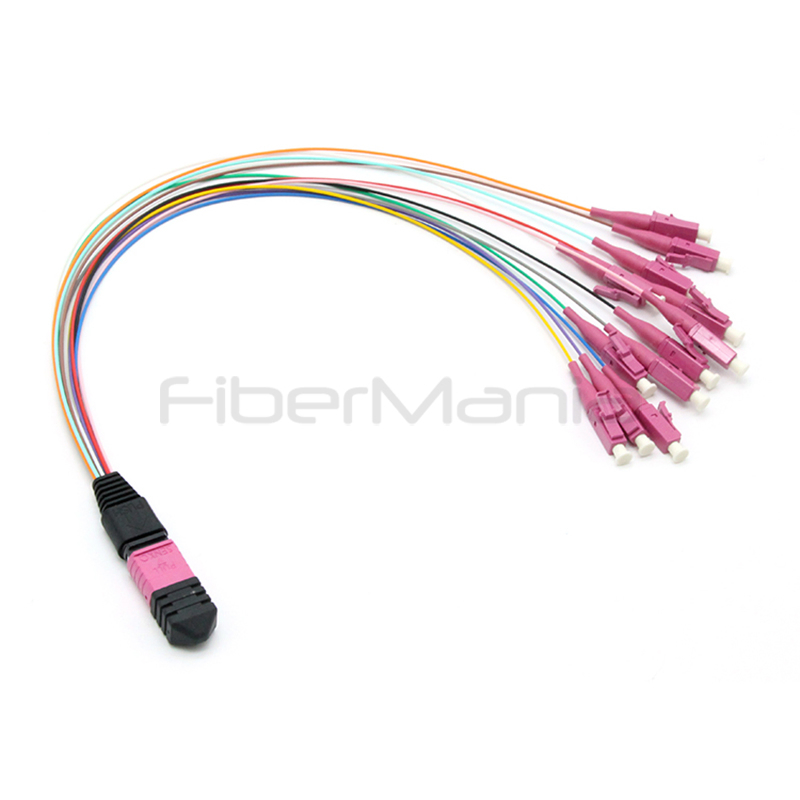

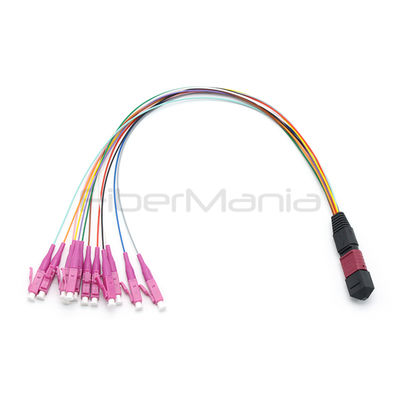

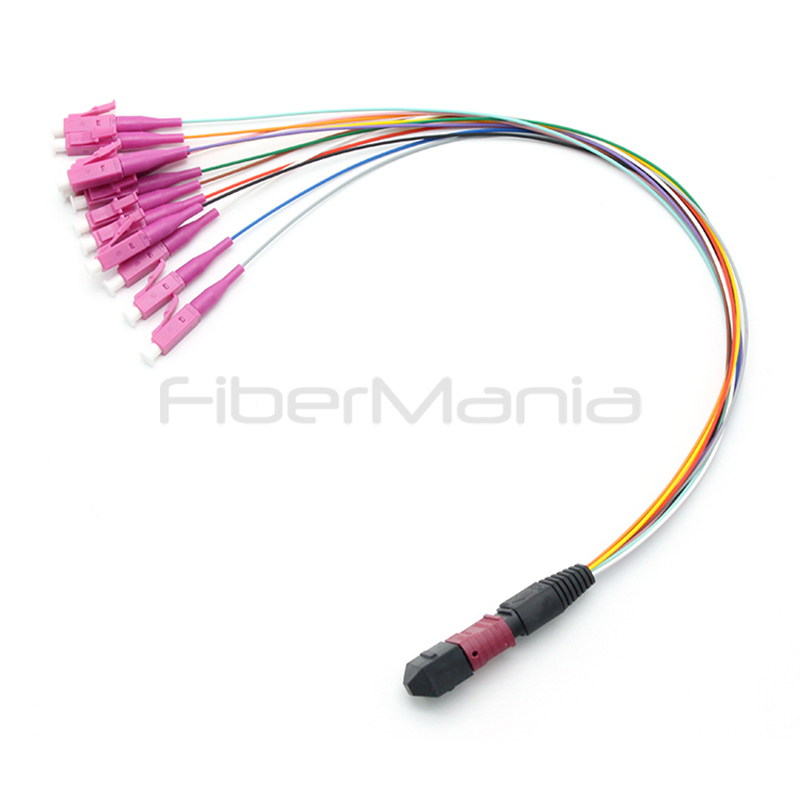

Câble fibre optique MPO LC/SC/ST/FC 0.9mm 12-24 coeurs Fanout
Les assemblages de câbles MTP/MPO, communément reconnus comme des fibres optiques MTP® Breakout, sont principalement utilisés pour les panneaux de brassage de distribution de données, y compris les applications plénum. Disponibles en configurations monomodes et multimodes avec des nombres de fibres de 12, 24, 48 et 72, ces assemblages divisent un câble fibre optique MTP® à 12 brins en 12 câbles SC individuels. Les câbles MTP® de type éventail sont disponibles en styles mâle et femelle avec différentes longueurs et diamètres de tube éventail.
Principales caractéristiques
- Disponible en différents nombres de fibres
- Excellente interchangeabilité
- Prêt à l'emploi
- Conforme à la norme Telcordia GR-1435-CORE
Applications
- Infrastructure de centre de données
- Réseaux de télécommunications
- Interconnexions à haute densité
- Connexions inter-trames de commutateur optique
Spécifications techniques
| Connecteur |
MPO/MTP(Mâle/Femelle) |
LC/SC/FC/ST |
| Mode fibre |
SM(OS2) | MM(OM1/OM2/OM3/OM4/OM5) |
SM(OS2) | MM(OM1/OM2/OM3/OM4/OM5) |
| Type de polissage |
PC | APC | PC |
UPC | APC | UPC |
| Perte d'insertion |
Typique≤0.30dB
Max≤0.75dB
Typique≤0.15dB (Elite)
Max≤0.35dB (Elite) |
Typique≤0.50dB
Max≤0.25dB
Typique≤0.10dB (Elite)
Max≤0.35dB (Elite) |
| Perte de retour |
≥50dB
≥55dB(Elite) |
≥60dB
≥65dB(Elite) |
| Répétabilité |
≤0.1dB |
| Durabilité |
≤0.2dB (1000 accouplements) |
| Nombre de fibres |
8/12/24/48/72/96/144 Fibres |
| Gaine de câble |
PVC/OFNR/OFNP/LSZH |
| Statut de conformité RoHS |
Conforme |
Procédures de test de qualité
Tests IL et RL
Effectuer des tests sur la perte d'insertion et la perte de retour des câbles pour vérifier leur portée et assurer une transmission stable du signal.
Tests à l'interféromètre 3D
Évaluer les connecteurs ou les férules des câbles pour vérifier que le décalage de l'apex, le rayon de courbure et la hauteur de la fibre se situent dans les paramètres spécifiés, assurant ainsi des connexions de fibre optique réussies.
Inspection de la face d'extrémité
Examiner la face d'extrémité du connecteur pour détecter les rayures, les défauts ou la contamination afin de garantir des pointes propres, améliorant ainsi la qualité et la fiabilité de la communication tout en contribuant au temps de disponibilité du réseau.
Équipement de production
Emballage et expédition
Foire aux questions
Q1 : Quelle est la garantie du cordon de raccordement en fibre de FiberMania ?
R : FiberMania garantit que tous les cordons de raccordement en fibre fournis sont exempts de défauts de matériaux et de fabrication pendant cinq (5) ans à compter de la date de fourniture. Tous les câbles en vrac à fibre optique sont profilés UL et chaque câble est testé à 100 %.
Q2 : Est-il possible de personnaliser les informations de notre marque sur votre câble fibre ?
R : Oui, nous pouvons imprimer le nom de votre marque sur la gaine de notre câble avec une commande minimum de 1 km de longueur totale de câble.
Q3 : Pouvez-vous effectuer un test d'interféromètre 3D ?
R : Oui, nous effectuons des tests 3D sur demande du client, atteignant généralement des taux de réussite supérieurs à 90 % et jusqu'à 100 % si nécessaire.
Q4 : Quel est votre MOQ de vos produits ?
R : Nous n'avons que des quantités minimales de commande pour les commandes de câbles personnalisés spéciaux, nécessitant 1 km comme longueur totale de câble en vrac.
Q5 : Des échantillons gratuits sont-ils disponibles auprès de vous ?
R : Oui, nous offrons des échantillons gratuits pour les projets clients lorsque le coût total est inférieur à 50 USD.
Q6 : Acceptez-vous les commandes OEM et ODM ?
R : Absolument. Nous fournissons des services OEM complets, notamment l'étiquetage personnalisé, l'impression, la conception d'emballages, et pouvons développer de nouveaux outillages pour des projets spécifiques.
