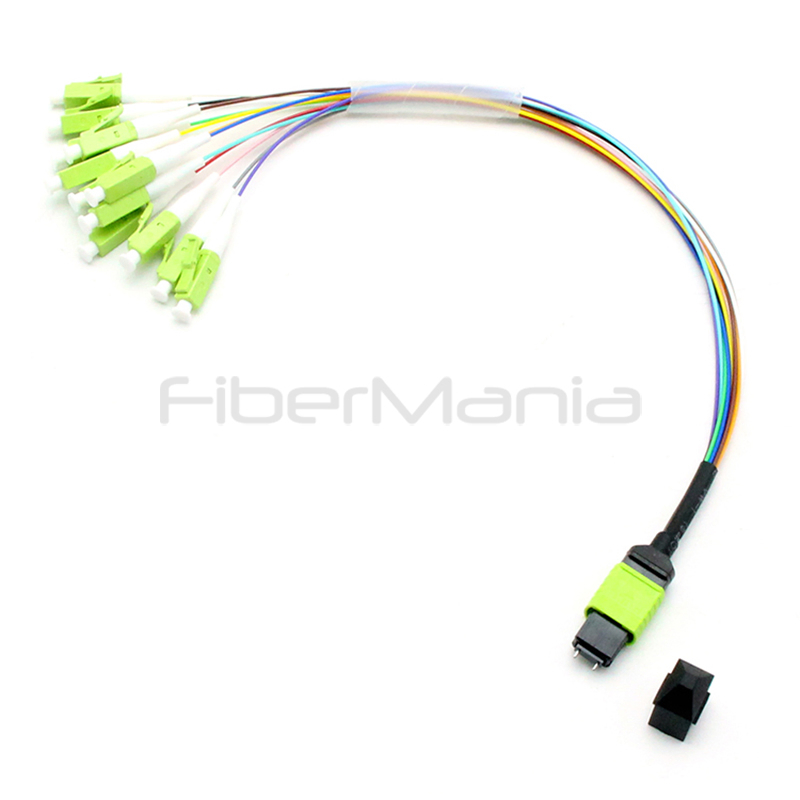

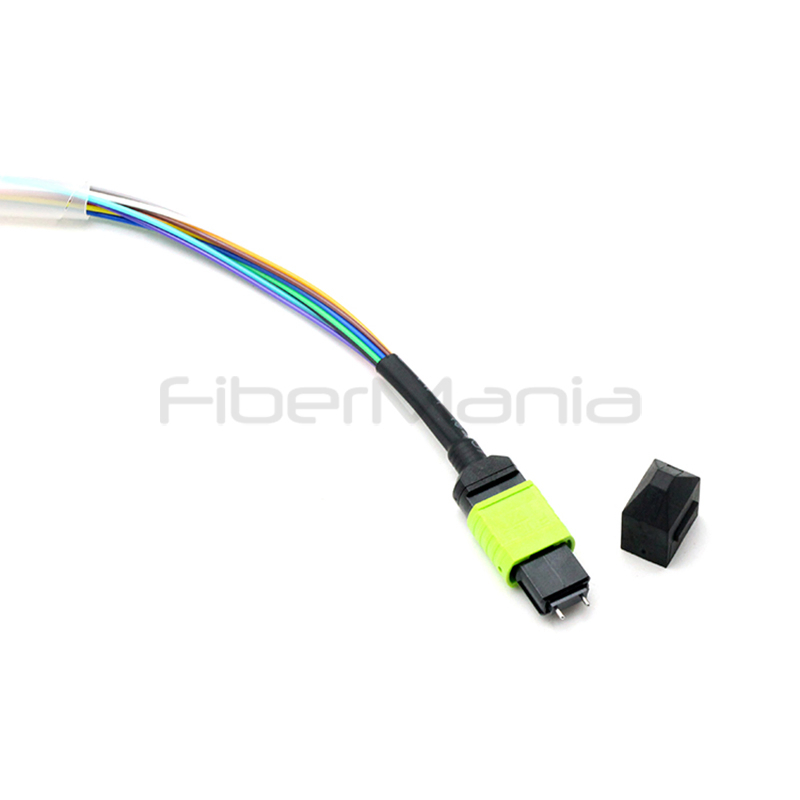

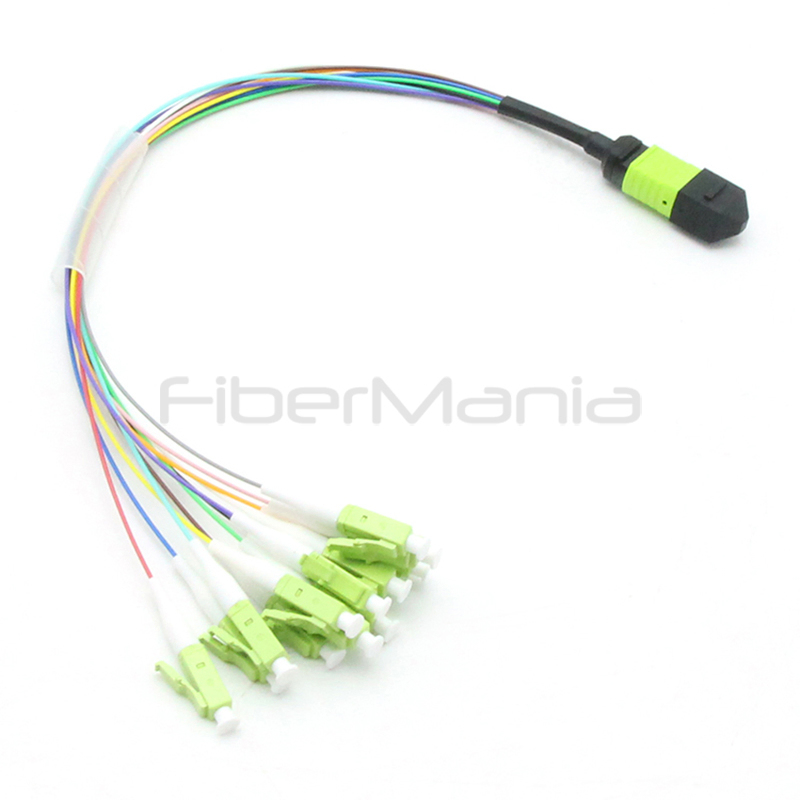

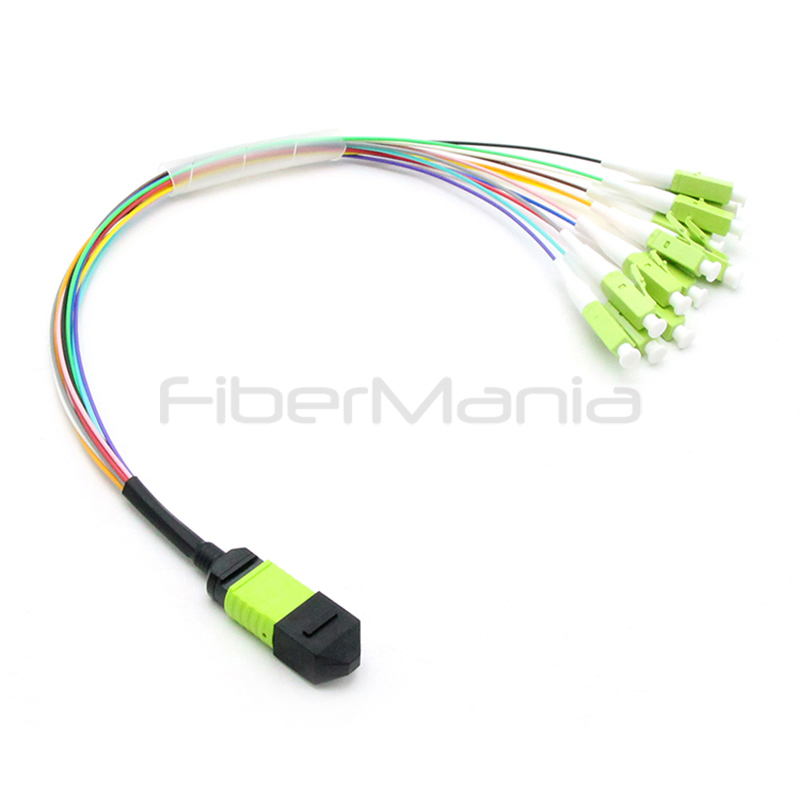

Câble de raccordement fibre optique MPO mâle vers LC OM3 OM4 OM5 0,9 mm, gaine Hytrel, citron vert, 0,3 M
Les assemblages de câbles MTP/MPO, communément appelés fibres optiques MTP® Breakout, sont principalement utilisés pour les panneaux de brassage de distribution de données, y compris les applications en plénum. Ces assemblages sont disponibles en configurations monomodes et multimodes avec des nombres de fibres de 12, 24, 48 et 72. Le câble à fibre optique MTP® divise un câble à fibre optique MTP® à 12 brins en 12 câbles SC individuels. Le câble MTP® de style éventail est disponible en styles mâle et femelle avec différentes longueurs et diamètres de tube éventail.
Principales caractéristiques
- Disponible en différents nombres de fibres
- Excellente interchangeabilité
- Prêt à l'emploi
- Conforme à la norme Telcordia GR-1435-CORE
Applications
- Infrastructure de centre de données
- Réseaux de télécommunications
- Interconnexions à haute densité
- Connexions inter-trames de commutateur optique
Spécifications techniques
| Connecteur |
MPO/MTP(Mâle/Femelle) |
LC/SC/FC/ST |
| Mode fibre |
SM(OS2) | MM(OM1/OM2/OM3/OM4/OM5) |
SM(OS2) | MM(OM1/OM2/OM3/OM4/OM5) |
| Type de polissage |
PC | APC | PC | UPC | APC | UPC |
PC | UPC | APC | UPC |
| Perte d'insertion |
Typique≤0.30dB Max≤0.75dB
Typique≤0.15dB (Elite) Max≤0.35dB (Elite) |
Typique≤0.50dB Max≤0.25dB
Typique≤0.10dB (Elite) Max≤0.35dB (Elite) |
| Perte de retour |
≥50dB ≥55dB(Elite) |
≥60dB ≥65dB(Elite) |
| Répétabilité |
≤0.1dB |
| Durabilité |
≤0.2dB (1000 accouplements) |
| Nombre de fibres |
8/12/24/48/72/96/144 fibres |
| Gaine de câble |
PVC/OFNR/OFNP/LSZH |
| Statut de conformité RoHS |
Conforme |
Programme de tests de qualité
Tests IL et RL
Effectuer des tests sur la perte d'insertion et la perte de retour des câbles pour vérifier leur portée et assurer une transmission stable du signal.
Tests à l'interféromètre 3D
Évaluer les connecteurs ou les férules des câbles pour vérifier que le décalage de l'apex, le rayon de courbure et la hauteur de la fibre se situent dans les paramètres spécifiés, assurant ainsi une connexion réussie des lignes de fibre optique.
Inspection de la face d'extrémité
Examiner la face d'extrémité du connecteur pour détecter les rayures, les défauts ou la contamination afin de garantir des pointes propres. Cette pratique améliore la qualité et la fiabilité de la communication, contribuant ainsi au temps de disponibilité du réseau.
Équipement de production
Emballage et expédition
Foire aux questions
Q1 : Quelle est la garantie du cordon de raccordement fibre optique de FiberMania ?
R : FiberMania garantit que tous les cordons de raccordement fibre optique fournis sont exempts de défauts de matériaux et de fabrication pendant une période de cinq (5) ans à compter de la date de fourniture. Tous les câbles en vrac à fibre optique sont profilés UL et chaque câble est testé à 100 %.
Q2 : Est-il possible de personnaliser les informations de notre marque sur votre câble fibre optique ?
R : Oui, nous pouvons imprimer le nom de votre marque sur la gaine de notre câble et une longueur totale de câble de 1 km est demandée.
Q3 : Pouvez-vous effectuer un test d'interféromètre 3D ?
R : Oui, nous effectuons le test 3D selon la demande de nos clients, nous pouvons avoir un taux de réussite supérieur à 90 % et même 100 % si nécessaire.
Q4 : Quel est votre MOQ de vos produits ?
R : Nous n'avons de MOQ que pour certaines commandes de câbles personnalisés spéciaux, nous demandons 1 km comme longueur totale du câble en vrac, vous pouvez envisager de stocker le câble en vrac avec nous pour la production de votre commande urgente.
Q5 : Des échantillons gratuits sont-ils disponibles auprès de vous ?
R : Oui, nous sommes toujours heureux d'offrir des échantillons gratuits pour tous les projets de nos clients, à condition que le coût total soit inférieur à 50 dollars américains.
Q6 : Acceptez-vous les commandes OEM et ODM ?
R : Absolument oui, nous faisons des services OEM depuis que nous avons commencé dans ce secteur, et pour chaque étiquette, impression, conception de sac et de carton, nous le traitons toujours sérieusement et le faisons bien. Nos ingénieurs peuvent vous aider avec votre conception actuelle et peuvent même ouvrir le nouvel outillage pour votre projet spécifique.
