Aperçu ProduitsSolution MPOCâble de jonction MPO OM4 50/125μm à 12 fibres, avec longueurs d'onde 850nm/1300nm et diamètre extérieur de 3,0 mm
12 Fibers OM4 50/125μm MPO Trunk Cable with 850nm/1300nm Wavelength and 3.0mm OD
12 Fibers OM4 50/125μm MPO Trunk Cable with 850nm/1300nm Wavelength and 3.0mm OD 12 Fibers OM4 50/125μm MPO Trunk Cable with 850nm/1300nm Wavelength and 3.0mm OD 12 Fibers OM4 50/125μm MPO Trunk Cable with 850nm/1300nm Wavelength and 3.0mm OD 12 Fibers OM4 50/125μm MPO Trunk Cable with 850nm/1300nm Wavelength and 3.0mm OD 12 Fibers OM4 50/125μm MPO Trunk Cable with 850nm/1300nm Wavelength and 3.0mm OD
Contactez

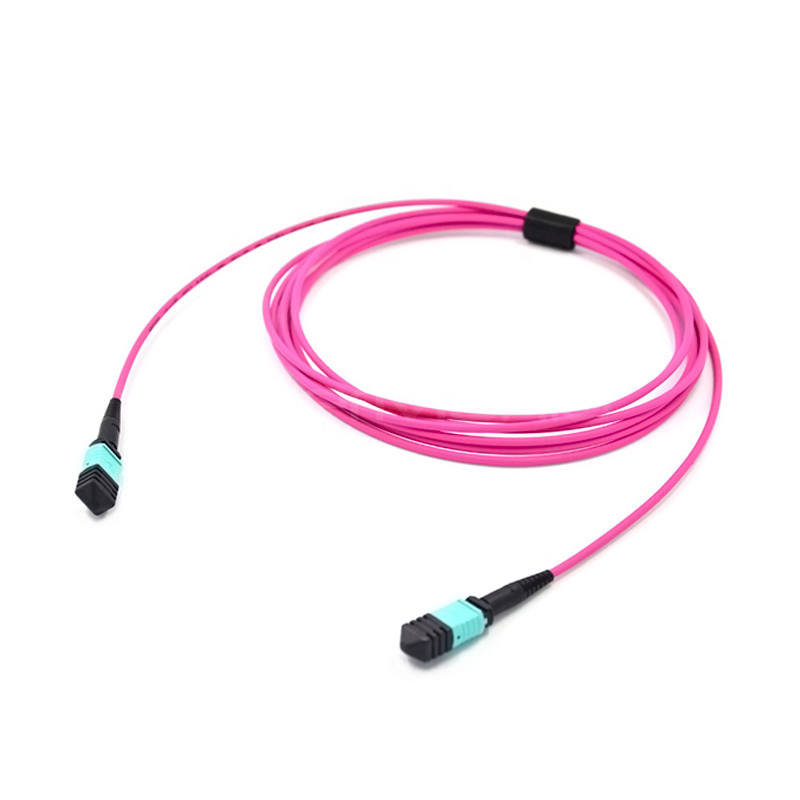

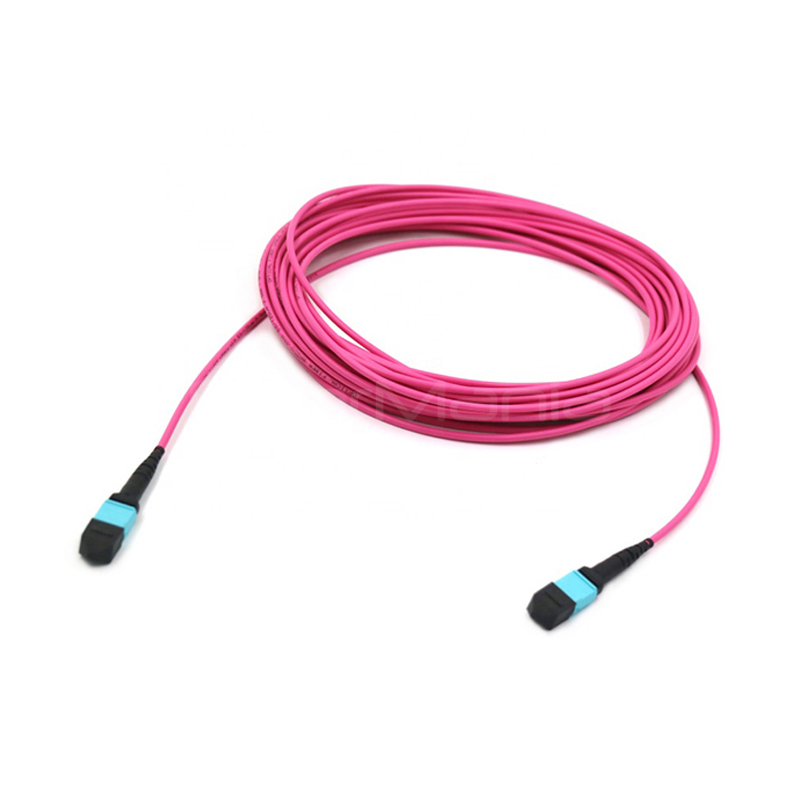

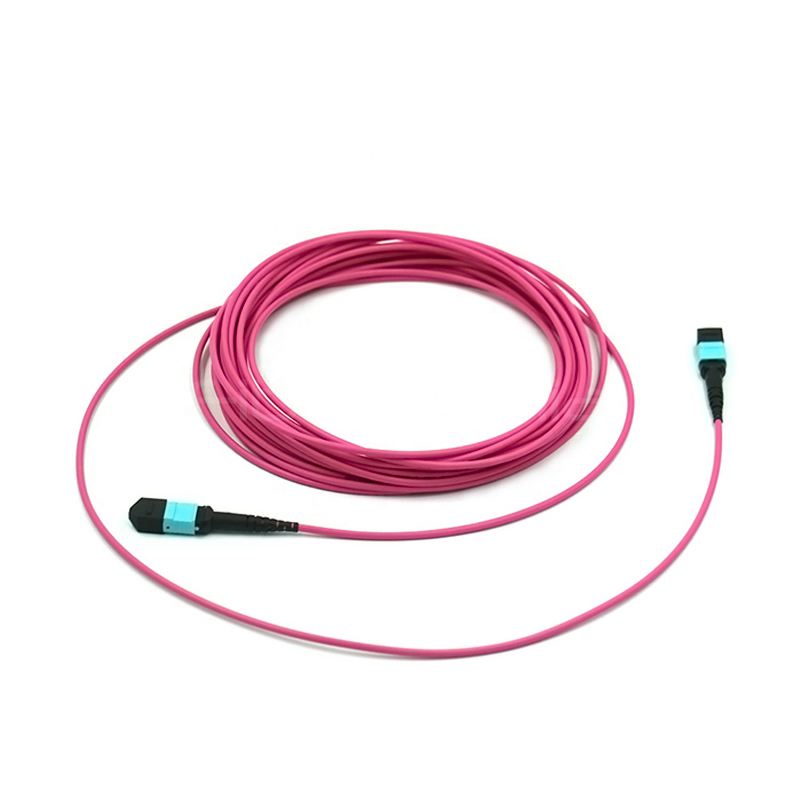

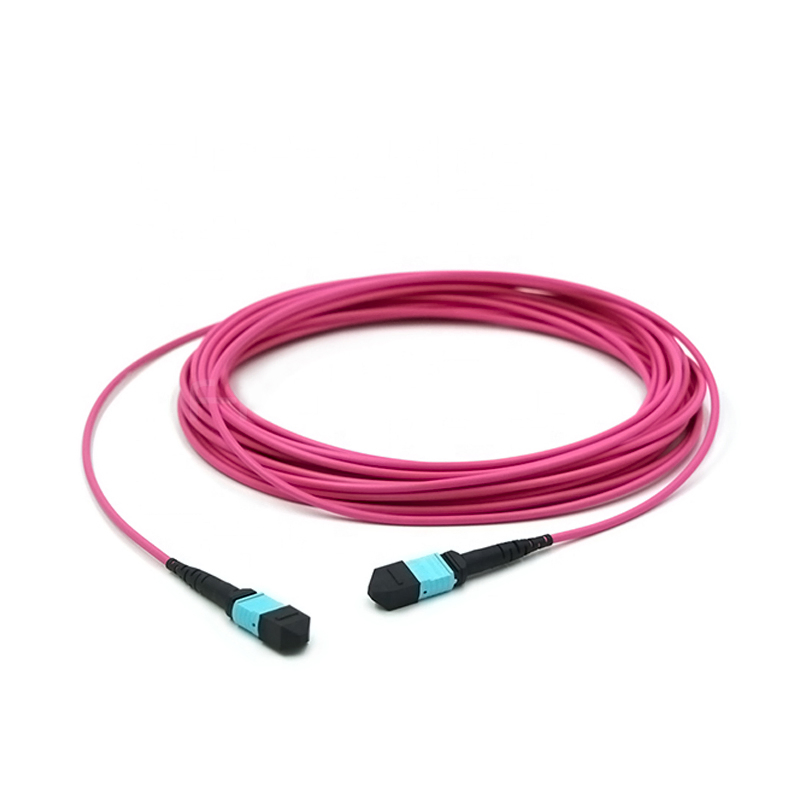

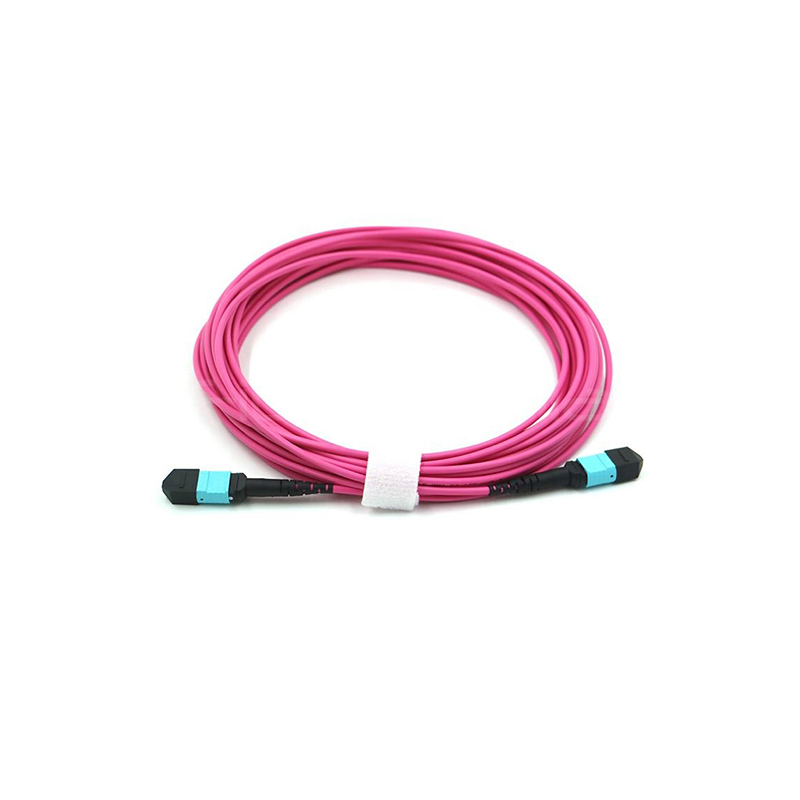

Câble de jonction MPO OM4 50/125μm à 12 fibres, avec longueurs d'onde 850nm/1300nm et diamètre extérieur de 3,0 mm

Quantité de commande min : 10 Prix : 3.8
Certification: RoHS, CE, ISO9001 Document: Brochure du produit PDF

Détail Infomation
Structure de connexion: MPO à MPO Forme du matériau: Fil rond
Pression latérale autorisée: 100 (n / 100 mm) <1000 (n / 100 mm) Autorisation de résistance à la traction: 100n <1000n
Matériau de gaine: PVC / LSZH Type de connecteur: MPO / MTP
Mode fibre: OM4 50/125μm Nombre de fibres: 12 fibres
Polarité: Tapez A Longueur d'onde: 850 nm / 1300 nm
Diamètre du câble: 3,0 mm Perte d'insertion: ≤0.6dB
Pertes de rendement: ≥20dB Atténuation 850nm: ≤2,3dB/km
Atténuation 1300nm: ≤ 0,6 dB/km
Mettre en évidence:

Câble de jonction MPO OM4 50/125μm

,

Cordon de raccordement fibre optique MPO

,

longueurs d'onde 850nm/1300nm

Description de produit

Câble de raccordement MPO à fibre optique OM3 OM4 OM5 Elite 12 cœurs
Les assemblages de câbles MTP/MPO, communément appelés fibres de dérivation MTP®, sont principalement utilisés pour les panneaux de brassage de distribution de données, y compris les applications en plénum. FiberMania Cable fournit des câbles de dérivation MTP® en mode simple et multimode, utilisant 12, 24, 48 et 72 fibres. Le câble à fibre optique MTP® divise un câble à fibre optique MTP® à 12 brins en 12 câbles SC individuels.
Principales caractéristiques
  • Options de fibre polyvalentes : Disponibles en configurations monomodes et multimodes.
  • Nombre de fibres multiples : Choisissez parmi 12, 24, 48 ou 72 fibres pour répondre à vos besoins.
  • Conception de dérivation : Chaque assemblage divise un câble à fibre optique MTP® à 12 brins en 12 câbles SC individuels, améliorant ainsi les options de connectivité.
  • Styles d'éventail : Disponibles en configurations mâle et femelle, assurant la compatibilité avec diverses configurations.
  • Longueurs personnalisables : Choisissez parmi une variété de longueurs et de diamètres de tubes pour une flexibilité d'installation optimale.
Applications
  • Panneaux de brassage de distribution de données
  • Environnements de réseau haute densité
  • Espaces plénums
Spécifications
Connecteur MPO/MTP (mâle/femelle)
Mode fibre SM (OS2) | MM (OM1/OM2/OM3/OM4/OM5)
Type de polissage PC | APC | PC
Perte d'insertion Typique≤0,30 dB Max≤0,75 dB Typique≤0,15 dB (Elite) Max≤0,35 dB (Elite) | Typique≤0,50 dB Max≤0,25 dB Typique≤0,10 dB (Elite) Max≤0,35 dB (Elite)
Perte de retour ≥50 dB ≥55 dB (Elite) | ≥60 dB ≥65 dB (Elite) | ≥35 dB
Répétabilité ≤0,1 dB
Durabilité ≤0,2 dB (1000 accouplements)
Nombre de fibres 8/12/24/48/72/96/144 fibres
Gaine de câble PVC/OFNR/OFNP/LSZH
Statut de conformité RoHS Conforme
Programme de tests de qualité
Câble de jonction MPO OM4 50/125μm à 12 fibres, avec longueurs d'onde 850nm/1300nm et diamètre extérieur de 3,0 mm 0
Tests IL et RL
Effectuer des tests sur la perte d'insertion et la perte de retour des câbles pour vérifier leur portée et assurer une transmission stable du signal.
Tests à l'interféromètre 3D
Évaluer les connecteurs ou les ferrures des câbles pour vérifier que le décalage de l'apex, le rayon de courbure et la hauteur de la fibre se situent dans les paramètres spécifiés, assurant ainsi une connexion réussie des lignes à fibre optique.
Câble de jonction MPO OM4 50/125μm à 12 fibres, avec longueurs d'onde 850nm/1300nm et diamètre extérieur de 3,0 mm 1
Câble de jonction MPO OM4 50/125μm à 12 fibres, avec longueurs d'onde 850nm/1300nm et diamètre extérieur de 3,0 mm 2
Inspection de la face d'extrémité
Examiner la face d'extrémité du connecteur pour détecter toute rayure, défaut ou contamination afin de garantir que les pointes restent propres. Cette pratique améliore la qualité et la fiabilité de la communication, contribuant ainsi au temps de disponibilité du réseau.
Équipement de production
Câble de jonction MPO OM4 50/125μm à 12 fibres, avec longueurs d'onde 850nm/1300nm et diamètre extérieur de 3,0 mm 3
Câble de jonction MPO OM4 50/125μm à 12 fibres, avec longueurs d'onde 850nm/1300nm et diamètre extérieur de 3,0 mm 4
Câble de jonction MPO OM4 50/125μm à 12 fibres, avec longueurs d'onde 850nm/1300nm et diamètre extérieur de 3,0 mm 5
Câble de jonction MPO OM4 50/125μm à 12 fibres, avec longueurs d'onde 850nm/1300nm et diamètre extérieur de 3,0 mm 6
Câble de jonction MPO OM4 50/125μm à 12 fibres, avec longueurs d'onde 850nm/1300nm et diamètre extérieur de 3,0 mm 7
Pourquoi choisir FiberMania ?
Nos assemblages de câbles MTP/MPO sont fabriqués selon les normes les plus strictes, garantissant durabilité et performances exceptionnelles. Avec un engagement envers la qualité et la satisfaction de la clientèle, FiberMania est votre partenaire de confiance pour les solutions à fibre optique.
