Aperçu ProduitsLes câbles à fibre optiqueCables à fibre optique intérieurs Unitube Double câble à fibre optique blindé
Indoor Optical Fiber Cables Unitube Fiber Optic Cable Duplex Armored
Indoor Optical Fiber Cables Unitube Fiber Optic Cable Duplex Armored Indoor Optical Fiber Cables Unitube Fiber Optic Cable Duplex Armored Indoor Optical Fiber Cables Unitube Fiber Optic Cable Duplex Armored
Contactez

Cables à fibre optique intérieurs Unitube Double câble à fibre optique blindé

Quantité de commande min : 1-2km Prix : Négociable
Détails d'emballage : Bourdon en bois Conditions de paiement : T/T, Western Union, L/C
Capacité d'approvisionnement : 1000 pièces
Lieu d'origine: Shenzhen, en Chine Nom de marque: FIBERMANIA
Certification: ISO, UL, CE, RoHS Numéro de modèle: Les États membres doivent respecter les dispositions suivantes:
Document: Brochure du produit PDF

Détail Infomation
Nom: Cable à fibre optique Unitube Le noyau: 2 noyaux
Type de fibre: Fibre unimodale Structure de câble: ronde
Matériau de la veste: OFNR Applications: station de base
Longueur du câble: Personnalisé Marque de fibre: Yofc/Ofs/Corning
Température de fonctionnement: -40°C à +80°C
Mettre en évidence:

Unité de câble à fibre optique duplex

,

Cable à fibre optique Unitube blindé

,

Cables à fibre optique pour intérieur

Description de produit

Cable à fibre optique à l'intérieur blindé Unitube Duplex

Cable à fibre optique à l'intérieur blindé Unitube DuplexLe câble à fibre optique est conçu pour permettre une transmission bidirectionnelle.,C'est-à-dire qu'un noyau est utilisé pour la transmission du signal dans une direction, tandis que l'autre noyau est utilisé dans la direction opposée, permettant une communication en double complet.Il est largement utilisé dans divers environnements intérieurs, en particulier lorsque des câblages à haute densité et des économies d'espace sont nécessaires.

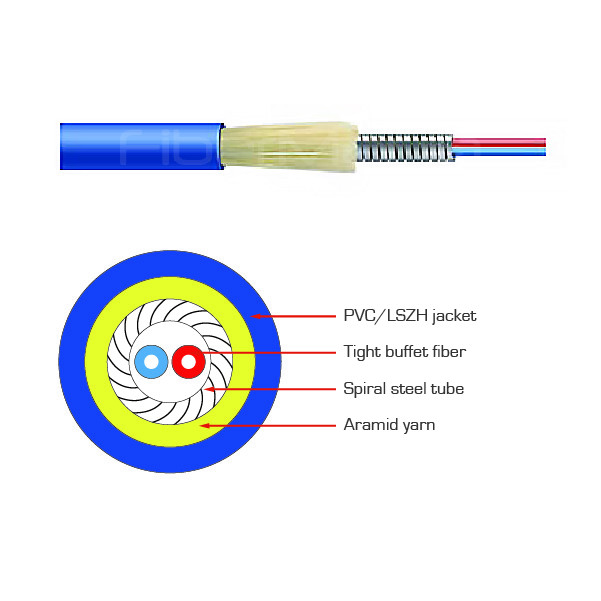

Le câble se compose d'une fibre tampon étroite de 0,6 mm ou 0,9 mm, d'un tube métallique flexible blindé, d'une couche de fil Kevlar et d'une veste extérieure.Il s'agit du câble à fibre le plus facile à installer lorsque l'on souhaite une connexion directe des connecteurs aux sous-unités et une connexion directe aux panneaux et équipements.Ce câble pourrait être utilisé comme fil électrique normal.

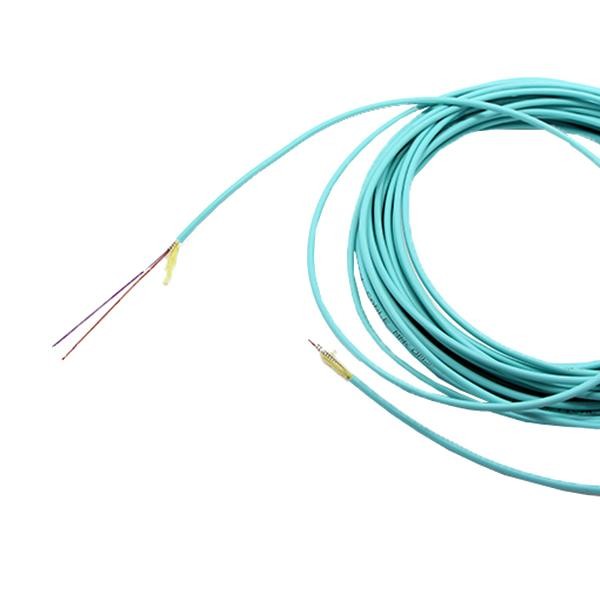

Cables à fibre optique intérieurs Unitube Double câble à fibre optique blindé 0Cables à fibre optique intérieurs Unitube Double câble à fibre optique blindé 1



Caractéristiques

1Construction blindée pour la protection contre les dommages physiques et l'écrasement
2. conception unitube pour un accès facile à la fibre et la terminaison
3. La configuration duplex fournit deux fibres dans un seul câble
4Matériaux de haute qualité pour une durabilité et des performances à long terme
5. Convient pour une utilisation en intérieur
6. haute résistance à la traction; haute résistance à la pression
7. haute résistance à la flexion; anti-piqûre des rongeurs
8Prise en charge de la transmission bidirectionnelle des données



Application du projet

1- Des ensembles de cordons de patch blindés.
2Installation de câbles au sol, au coin du mur et sur la ligne principale de communication.
3Autres projets ODN, FTTH.

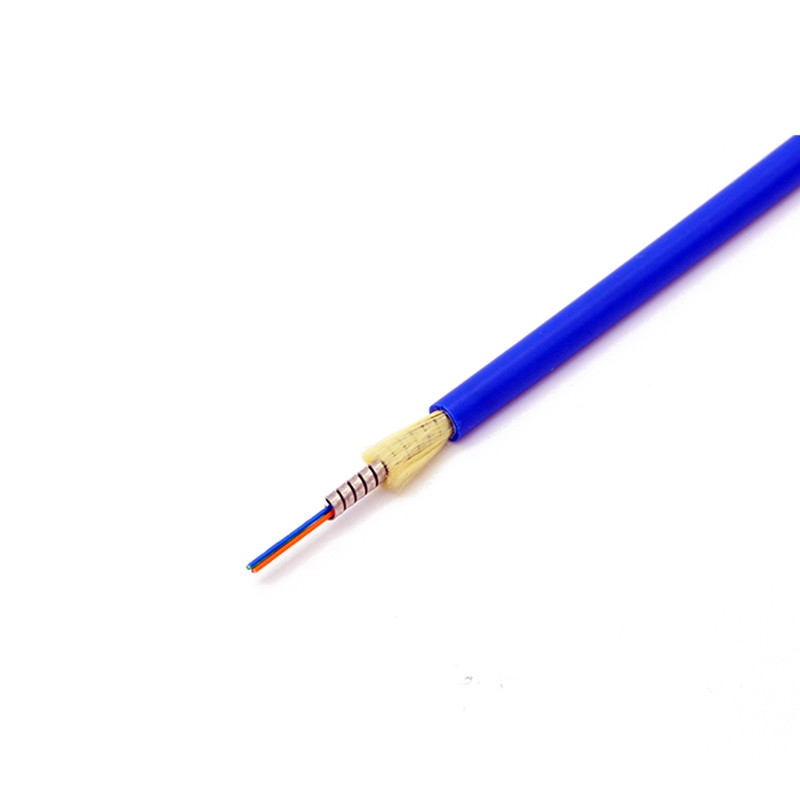

Cables à fibre optique intérieurs Unitube Double câble à fibre optique blindé 2



Spécification

Paramètre du câble
Nom de l'article Spécification
Nombre de fibres 2 4
Veste de sous-unité Matériel LSZH
Épaisseur 00,4 mm ± 0,05 mm
Surdose 20,0 mm ± 0,2 mm
Couche blindée Matériel Les produits à base d'alcool
Surdose 40,8 mm ± 0,3 mm 60,0 mm±0,3 mm
Épaisseur 00,4 mm ± 0,05 mm
La différence 00,3 mm ± 0,10 mm
Membre de la force Fils à base d'aramide
Vêtements à talons Matériel LSZH
Couleur Noir
Épaisseur 00,9 mm±0,1 mm 1.1 mm±0,1 mm
Surdose 70,0 mm±0,3 mm 7.5 mm ± 0,1 mm
80,0 mm±0,1 mm



Caractéristiques mécaniques et environnementales
Nom de l'article Spécification
Nombre de fibres 2 4
Résistance à la tension (N) À long terme ≥ 600 ≥ 800
À court terme ≥ 1000 ≥ 1200
Résistance à l'écrasement (N/10cm) ≥ 3000
Poids nominal (kg/km) 65 85
Température de fonctionnement ( oC) -40 ~ +80
Température de stockage ( oC) -40 ~ +80



Paramètres de la fibre
Mode unique
Nom de l'article   Unité G652D G657A1 G657A2
Diamètre du champ de mode 1310 nm μm 9.1 ± 0.4 80,8 ± 0.4 80,8 ± 0.4
1550 nm μm 100,4 ± 0.5 90,8 ± 0.5 90,8 ± 0.5
Diamètre du revêtement μm 125 ± 1 125 ± 0.7 125 ± 0.7
Le revêtement non circulaire % ≤ 1 ≤ 0,7 ≤ 0,7
Erreur de concentricité du revêtement du noyau μm ≤ 0,6 ≤ 0,5 ≤ 0,5
Diamètre du revêtement μm 245 ± 7 245 ± 5 245 ± 5
Couche non circulaire % ≤ 60 ≤ 60 ≤ 60
Erreur de concentricité du revêtement μm ≤ 120 ≤ 120 ≤ 120
Longueur d'onde de coupure du câble Nm ≤ 1260 ≤ 1260 ≤ 1260
Coefficient d'atténuation 1310 nm dB/km ≤ 0,4 ≤ 0,4 ≤ 0,4
1550 nm dB/km ≤ 0,3 ≤ 0,3 ≤ 0,3





Multimode
Nom de l'article Unité 62.5/125 50/125 OM3-150 OM3-300 OM4
Diamètre du noyau μm 62.5 ± 2.5 50 ± 2.5 50 ± 2.5 50 ± 2.5 50 ± 2.5
Diamètre du revêtement μm 125 ± 1.0 125 ± 1.0 125 ± 1.0 125 ± 1.0 125 ± 1.0
Le noyau non circulaire % ≤ 50 ≤ 50 ≤ 50 ≤ 50 ≤ 50
Le revêtement non circulaire % ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10
Erreur de concentricité du revêtement du noyau μm ≤ 15 ≤ 15 ≤ 10 ≤ 10 ≤ 10
Diamètre du revêtement μm 245 ± 7 245 ± 7 245 ± 7 245 ± 7 245 ± 7
Couche non circulaire % ≤ 60 ≤ 60 ≤ 60 ≤ 60 ≤ 60
Concentricité du revêtement μm ≤ 120 ≤ 120 ≤ 120 ≤ 120 ≤ 120
Largeur de bande OFL 850 nm MHz·km ≥ 160 ≥ 500 ≥ 700 ≥ 1500 ≥ 3500
1310 nm MHz·km ≥ 500 ≥ 500 ≥ 500 ≥ 500 ≥ 500
Coefficient d'atténuation 850 nm dB/km ≤ 30 ≤ 30 ≤ 30 ≤ 30 ≤ 30
1310 nm dB/km ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10



Questions fréquentes

Q1: Quelle est la garantie du cordon de patch en fibre de FiberMania?
R: FiberMania garantit que tous les cordons de patch en fibre fournis sont exempts de défauts de matériaux et de fabrication pendant une période de
Tous les câbles en vrac en fibre optique sont UL profilés et chaque câble est testé à 100%.

Q2: Est-il possible de personnaliser les informations de notre marque sur votre câble à fibre?
R: Oui, nous pouvons imprimer votre marque sur notre veste de câble et 1KM longueur totale du câble est demandée.

Q3: Pouvez-vous faire un test d'interféromètre 3D?
R: Oui, nous faisons le test 3D selon la demande de notre client, nous pouvons avoir le taux de réussite supérieur à 90% et même 100% si nécessaire.

Q4: Quelle est votre MOQ de vos produits?
A: Nous avons seulement MOQ pour certains commandes spéciales de câbles personnalisés, nous demandons 1 km comme la longueur totale du câble en vrac, vous pouvez
envisagez de stocker le câble en vrac avec nous pour votre production urgente.

Q5: Des échantillons gratuits sont-ils disponibles chez vous?
R: Oui, nous sommes toujours heureux d'offrir les échantillons gratuits pour tous les projets de nos clients à condition que le coût total soit inférieur à
50 dollars américains.

Q6: Acceptez-vous les commandes OEM et ODM?
R: Absolument oui, nous avons fait des services OEM depuis que nous avons commencé dans cette entreprise, et pour chaque étiquette, l'impression, sac et
Notre ingénieur peut vous aider avec votre conception actuelle et peut même ouvrir
les nouveaux outils pour votre projet spécifique.
